在地震研究與工程抗震領域，有兩個關鍵概念——阻尼比與模量比，它們對理解地震響應及保障建筑安全起著舉足輕重的作用。接下來，讓我們深入探究這兩個神秘參數。通過對我國多次大地震的震害調查與研究，結果表明土體的動力特性對地震動有著重要的影響，土的動剪切模量和阻尼比是土體動力特性中最重要的兩個參數。它是當前場地地震小區化和地震安全評價的必要內容，也是分析土層地震反應的必要動力參數，尤其是在一些重要工程或者是重大工程中，更應該實測這兩個動參數。在土的地震反應分析中，確定土的動剪模量和阻尼比的非線性關系是一個重要的環節。選擇是否正確直接影響到土體地震反應結果的準確性。特別是在強地震作用下會對地表峰值加速度和地表加速度反應譜結果的合理性產生顯著的影響。

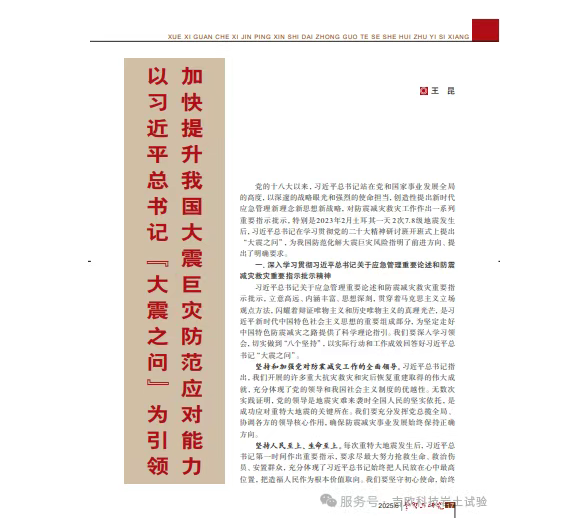

中國地震局黨組書記、局長王昆指出，以習近平總書記“大震之問”為引領加快提升我國大震巨災防范應對能力。

動三軸試驗是巖土工程重要的研究手段之一，近年來已日益廣泛的應用于地震工程抗震設計研究工程中。

自20世紀70年代初Seed采用動三軸研究無黏性土的動剪切模量和阻尼比以來,土體動剪切模量和阻尼比的研究已有50余載。迄今,對這兩個參數的規律性認識及其影響因素已得到學術界的公認。

動三軸測試原理是將土體視為黏彈性體,通過不同軸向應變幅值下的應力應變滯回圈來確定軸向模量與阻尼比,轉換為動剪切模量和阻尼比,現已廣泛應用于常見的土類包括無黏性土、黏性土、人工合成土等。

什么是阻尼比？

阻尼比，從專業角度講，是阻尼系數與臨界阻尼系數之比，是一個無單位的量綱。它就像一個“能量調節閥”，表達了結構體標準化的阻尼大小，揭示了結構在受激振后振動的衰減形式。在現實世界中，常見的結構阻尼比大多處于0-1之間。例如在建筑結構里，阻尼比用于衡量結構在振動過程中消耗能量的能力，不同材料和結構形式的建筑，其阻尼比數值有所不同。

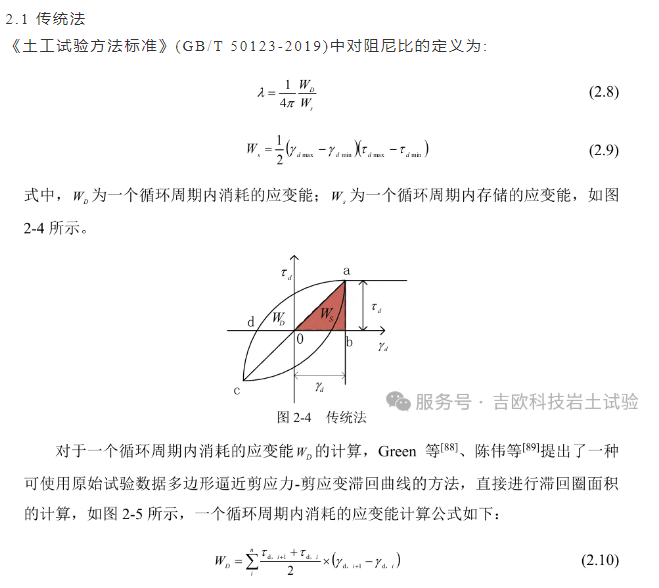

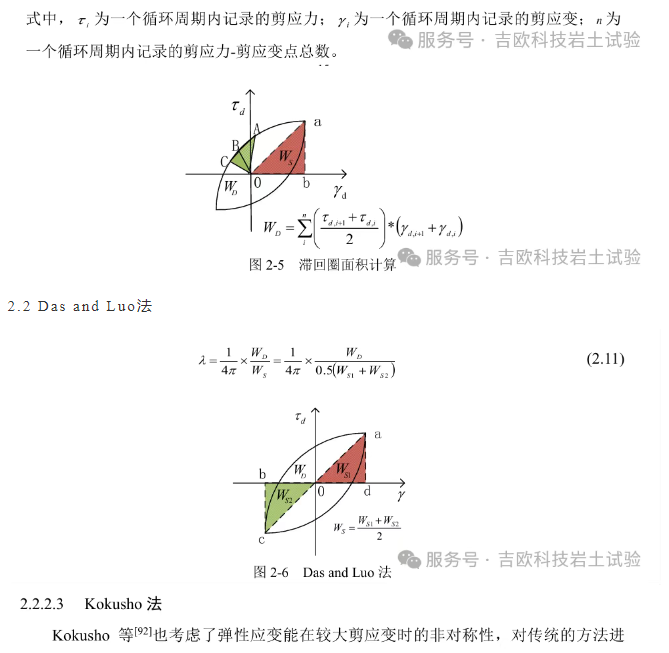

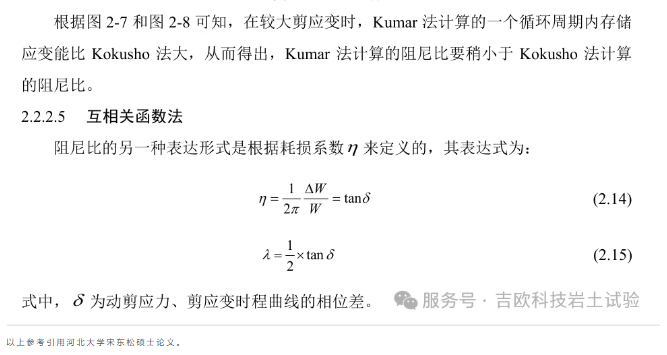

阻尼比的計算方法

什么是模量比？

模量比主要涉及土的動剪切模量比等。土的動剪切模量是使土體產生單位動剪應變所需的動剪應力。動剪切模量比則是土體在不同狀態下動剪切模量的比值。在地震作用下，土體的動剪切模量比反映了土體剛度隨應變變化的情況。例如，在淺層地基土中，地震引起的剪切應變較大，動剪切模量比會相應減小，意味著土體剛度降低。

影響模量比的因素

1.地震特性強烈地震產生的大應變會使土顆粒間的排列方式改變，導致動剪切模量比大幅下降。如在里氏7級以上地震中，靠近震中的場地土動剪切模量比變化明顯。地震的持續時間也有影響，長時間地震作用下，土顆粒反復錯動，動剪切模量比逐漸減小。

2.土的性質不同類型的土，如砂土、黏土，其顆粒大小、形狀、級配及礦物成分不同，動剪切模量比也不同。砂土顆粒較大、摩擦力大，動剪切模量比在相同應變下相對黏土變化較小；黏土顆粒細小，含水量對其動剪切模量比影響顯著。土的密實度同樣關鍵，密實土顆粒間接觸緊密，動剪切模量比在地震時變化相對小，而松散土的動剪切模量比變化大。

3.場地條件場地的地形地貌影響地震波傳播和土體受力。在山谷等低洼地形，地震波易聚集，土體受到的剪切應變大，動剪切模量比變化大；而在山頂等高處，地震波傳播方式不同，動剪切模量比變化規律有別。場地的地下水位高低也影響土的有效應力，進而改變動剪切模量比，地下水位上升，土的有效應力減小，動剪切模量比降低。

模量比計算

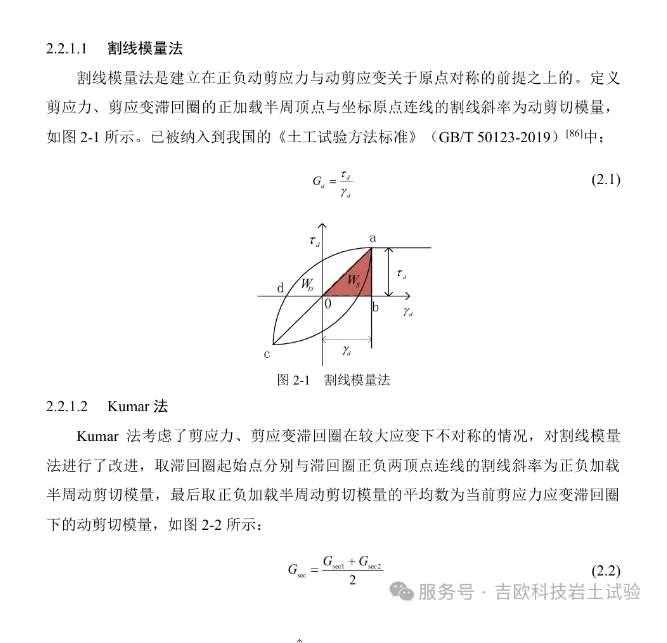

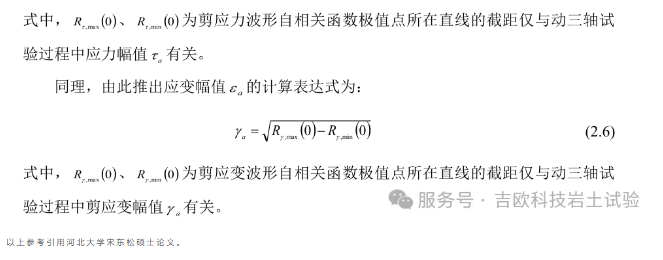

在實際工程中，計算土的動剪切模量比常借助經驗公式或通過室內外試驗。室內的動三軸試驗、共振柱試驗等，能模擬不同地震工況下土的動力特性，測量土樣在特定應變下的動剪切模量，進而計算動剪切模量比。比如通過動三軸試驗，對不同圍壓下的土樣施加循環荷載，測量土樣的應變和對應的應力，從而得到動剪切模量，與初始或參考狀態下的動剪切模量相比，得出動剪切模量比。在室外，可利用波速測試等方法，通過測量地震波在土體中的傳播速度，反推土體的動剪切模量，進而計算模量比。

阻尼比與模量比的關系及工程意義在地震作用下，阻尼比和模量比相互關聯。當土體動剪切模量比降低（即土體剛度減小）時，結構的振動特性改變，阻尼比也可能發生變化。一般來說，土體剛度減小，結構振動周期變長，可能導致結構與地震波的相互作用改變，從而影響阻尼比。例如在軟弱地基上的建筑，地震時地基土的動剪切模量比大幅下降，建筑結構的阻尼比可能會有所增加，這是因為地基土剛度降低，對結構振動的約束減小，結構振動更劇烈，能量耗散方式改變，進而影響阻尼比。

工程意義：

1.抗震設計準確掌握阻尼比和模量比，能合理確定建筑結構的地震響應。在設計高層建筑時，根據場地土的模量比確定地基剛度，結合結構的阻尼比，計算地震作用下結構的位移、加速度等響應，進而優化結構設計，如選擇合適的結構形式、構件尺寸，確保建筑在地震中安全。

2.場地評估通過研究場地土的阻尼比和模量比，可評估場地的地震效應。在地震頻發地區進行新的建設項目時，對場地土進行詳細測試，獲取阻尼比和模量比數據，判斷場地是否適合建設大型建筑，或需采取何種地基處理措施，如對模量比低的軟弱地基進行加固，提高地基剛度，同時考慮阻尼比變化對結構的影響，確保場地安全。

3.既有建筑安全評估對于已建成的建筑，監測結構阻尼比和場地土模量比的變化，能評估建筑的健康狀況和抗震性能。如老舊建筑在長期使用過程中，結構材料老化、基礎沉降等可能導致阻尼比改變，同時場地土性質也可能因周邊環境變化而使模量比變化，通過定期檢測這些參數，可及時發現潛在安全隱患，采取加固等措施，保障建筑安全。阻尼比和模量比是地震系統中至關重要的參數，它們深刻影響著建筑結構在地震中的表現。無論是工程設計人員、科研工作者，還是關注建筑安全的大眾，了解這些知識，都有助于我們在地震災害面前，更好地保護生命和財產安全，推動抗震技術不斷進步。

部分研究成果

河北工程大學宋同學采用KTL動三軸試驗發表EI核心論文《確定砂土動剪切模量和阻尼比的方法對比》，并完成碩士論文《砂土動剪切模量和阻尼比確定方法的對比分析》。宋同學研究砂為福建標準砂。并采用動三軸試驗系統進行應力消散試驗。

不同試驗方法對比試驗結論發現：

1)規范法、Kumar法和自相關函數法確定的動剪切模量有一定的差異性,特別在剪應變較大時,3種方法差別比較明顯,當剪應變為4×10-3時,相對誤差最大接近20%;有效圍壓和相對密度對3種動剪切模量確定方法也有一定的影響,其中,Kumar法確定的動剪切模量最小,規范法確定的動剪切模量最大,自相關函數法確定的動剪切模量位于中間。2)規范法、DasandLuo法、Kokusho法、Kumar法和互相關函數法確定的阻尼比差異性較大。當剪應變小于1×10-3時,隨著剪應變的增大,5種方法確定的阻尼比相對誤差大體上均在迅速減小,只有規范法在有效圍壓為100kPa時,其相對誤差有較小的增大趨勢;當剪應變大于1×10-3時,相對誤差減小趨勢緩慢并趨于穩定。5種方法中,互相關函數法確定的阻尼比相對誤差最大,另外4種方法確定的阻尼比相對誤差由大到小依次是Kumar法、Kokusho法、DasandLuo法、規范法,其中Kumar法確定的阻尼比最接近平均阻尼比,有效圍壓≥300kPa時,Kokusho法和DasandLuo法確定的阻尼比基本一致。

高級動三軸試驗系統

高級動三軸試驗系統可以精確地控制動態力加載曲線以及動態位移加載曲線。下加載方式區別于傳統的加載架式上加載方式，采用下加載式施加軸壓，將三軸壓力室與軸向動力作動器合為一體。下加載動三軸還可以實現靜三軸具備的所有功能。三軸系統包括的所有設備模塊均可通過USB連接電腦，使用高級動三軸的GeoSmartLab巖土綜合測試軟件可以完成各種標準的巖土實驗，并可為用戶實時定制最方便快捷的專有測試模塊；除了系統測試軟件外，每個子設備模塊都具有獨立的控制軟件，如體積壓力控制器、采集盒等，可獨立運行，同時也提供了標準的設備驅動給用戶自己的軟件或第三方軟件自動控制子設備模塊的各項功能。如用戶升級動態體積壓力控制器進行圍壓加載，則還可實現雙向動三軸，實現雙向耦合振動。

特點

●整個系統在軟件方面除了標準測試模塊以外，用戶還可定制自己特有的實驗模塊GeoSmartLab巖土專業測試軟件可以預先定義實驗步驟，全自動執行整個實驗過程，并且含有豐富的終止條件可供選擇

●每一個硬件設備，例如體積壓力控制器、采集盒等都可拆分單獨使用，并且都配有獨立的軟件以及供用戶二次開發的驅動庫

●體積壓力控制器的壓力控制迅速且精度高

●每個子模塊具有自動的壓力/力和體積/位移過載保護功能

●可升級為非飽和土動三軸儀、動態滲透三軸儀、溫控三軸儀

●可升級為雙向動三軸進行雙向耦合測試

●可以在此基礎上配置彎曲元系統、LVDT局部應變測試系統

●以太網接口和4G接口使數據通信便捷，便于遠程控制

●內置絕對波長參考，不需要外部波長校準

在提供動三軸試驗系統的同時，應天津地震局需求，我司獨立開發的地震安全性能評價數據處理軟件可一鍵計算阻尼比及剪切模量，一鍵出圖，為地震系統的科學研究提供較好的解決方案。為中國的地震事業貢獻綿薄之力。

地震安全性能評價數據處理軟件

針對地震系統安全評估提供對試驗數據實現一鍵繪圖功能，一鍵生成阻尼比、模量比曲線。并且已發布計算機軟著。

根據同一土樣，采用動三軸進行試驗，將該數據通過數據處理軟件計算和進行手算，兩者結果存在一致性。如下所示。

通過對實驗數據進行處理，繪制滯回圈，滯回圈曲線較好，數據可靠。
