天津地震局動三軸設備及巖土試驗儀器順利交付使用!时间:2025-07-12 作者:浙江吉?dú)W科技有限公司【原创】 天津地震局動三軸設備及巖土試驗儀器順利交付使用! 浙江吉?dú)W科技有限公司的技術團隊對天津地震局進行實驗室改造,并對動三軸設備及巖土試驗儀器進行安裝、調試和技術培訓。技術工程師在用戶現場詳細講解和培訓了解儀器原理、結構組成、儀器功能、試驗操作和注意事項,并解答了用戶現場的技術問題。由浙江吉?dú)W科技有限公司承建的動三軸設備及巖土試驗儀器項目目前已順利交付使用。目前客戶已承接多種土樣進行動三軸實驗,對土樣進行阻尼比及剪切模量分析,為地震研究提供理論依據。
土樣阻尼比及剪切模量分析的意義 通過對我國多次大地震的震害調查與研究,結果表明土體的動力特性對地震動有著重要的影響,土的動剪切模量和阻尼比是土體動力特性中最重要的兩個參數。它是當前場地地震小區化和地震安全評價的必要內容,也是分析土層地震反應的必要?jiǎng)恿?shù),尤其是在一些重要工程或者是重大工程中,更應該實測這兩個動參數。在土的地震反應分析中,確定土的動剪模量和阻尼比的非線性關系是一個重要的環節。選擇是否正確直接影響到土體地震反應結果的準確性。特別是在強地震作用下會對地表峰值加速度和地表加速度反應譜結果的合理性產生顯著的影響。 應用價值 土樣的阻尼比(λ)和剪切模量(G)是描述土體動態力學特性的核心參數,其分析在土木工程、地質工程、地震工程等領域具有重要理論與實踐意義。二者分別反映土體在動態荷載作用下的剛度特性(剪切模量)和能量耗散能力(阻尼比),其分析結果直接影響工程設計的安全性、經濟性和可靠性。

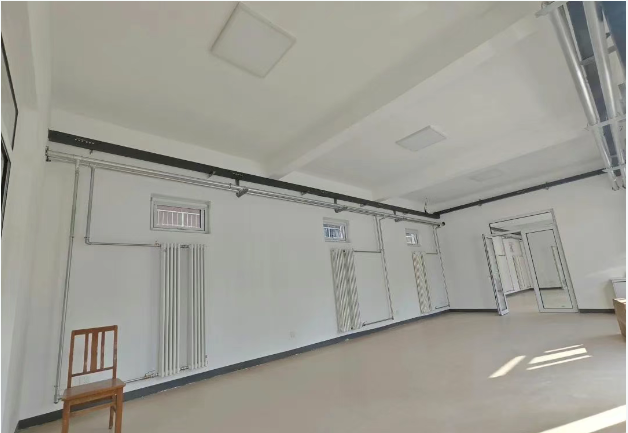

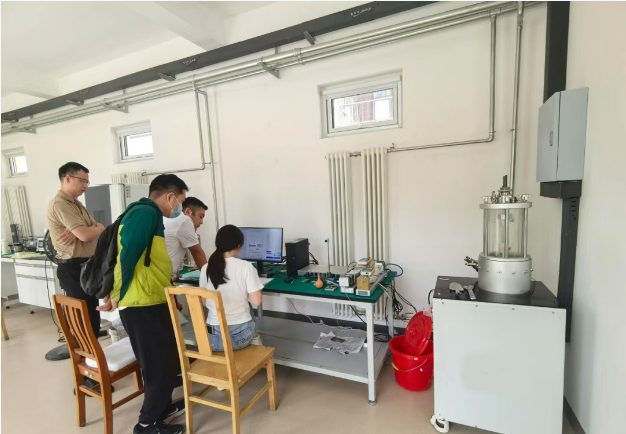

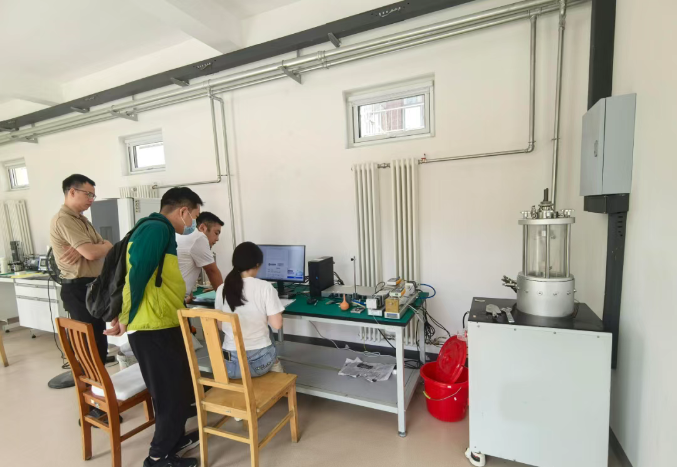

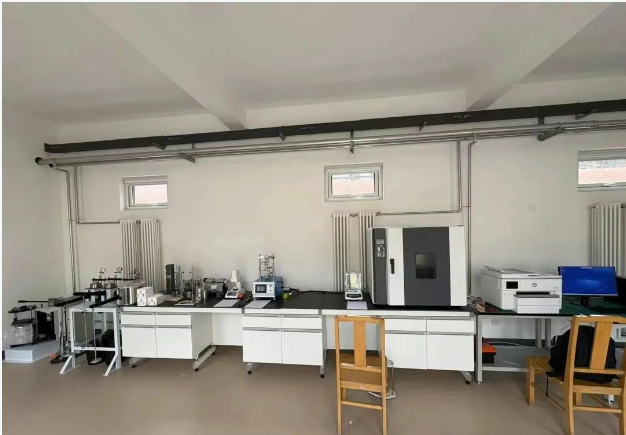

實驗室改造及交付安裝、培訓現場

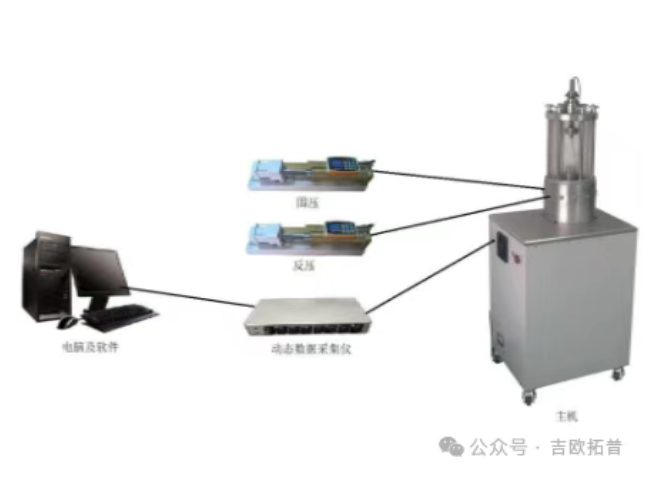

高級動三軸試驗系統
高級動三軸試驗系統可以精確地控制動態力加載曲線以及動態位移加載曲線。下加載方式區別于傳統的加載架式上加載方式,采用下加載式施加軸壓,將三軸壓力室與軸向動力作動器合為一體。下加載動三軸還可以實現靜三軸具備的所有功能。三軸系統包括的所有設備模塊均可通過USB連接電腦,使用高級動三軸的GeoSmartLab巖土綜合測試軟件可以完成各種標準的巖土實驗,并可為用戶實時定制最方便快捷的專有測試模塊;除了系統測試軟件外,每個子設備模塊都具有獨立的控制軟件,如體積壓力控制器、采集盒等,可獨立運行,同時也提供了標準的設備驅動給用戶自己的軟件或第三方軟件自動控制子設備模塊的各項功能。如用戶升級動態體積壓力控制器進行圍壓加載,則還可實現雙向動三軸,實現雙向耦合振動。 特點 ●整個系統在軟件方面除了標準測試模塊以外,用戶還可定制自己特有的實驗?zāi)KGeoSmartLab巖土專業測試軟件可以預先定義實驗步驟,全自動執行整個實驗過程,并且含有豐富的終止條件可供選擇 ●每一個硬件設備,例如體積壓力控制器、采集盒等都可拆分單獨使用,并且都配有獨立的軟件以及供用戶二次開發的驅動庫 ●體積壓力控制器的壓力控制迅速且精度高 ●每個子模塊具有自動的壓力/力和體積/位移過載保護功能 ●可升級為非飽和土動三軸儀、動態滲透三軸儀、溫控三軸儀 ●可升級為雙向動三軸進行雙向耦合測試 ●可以在此基礎上配置彎曲元系統、LVDT局部應變測試系統 ●以太網接口和4G接口使數據通信便捷,便于遠程控制 ●內置絕對波長參考,不需要外部波長校準 在提供動三軸試驗系統的同時,應天津地震局需求,我司獨立開發的地震安全性能評價數據處理軟件可一鍵計算阻尼比及剪切模量,一鍵出圖,為地震系統的科學研究提供較好的解決方案。為中國的地震事業貢獻綿薄之力。
地震安全性能評價數據處理軟件 針對地震系統安全評估提供對試驗數據實現一鍵繪圖功能,一鍵生成阻尼比、模量比曲線。并且已發布計算機軟著。

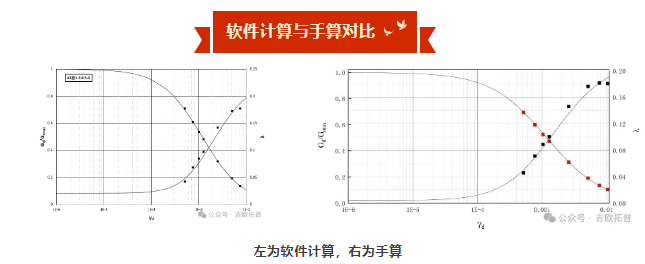

根據同一土樣,采用動三軸進行試驗,將該數據通過數據處理軟件計算和進行手算,兩者結果存在一致性。如下所示。

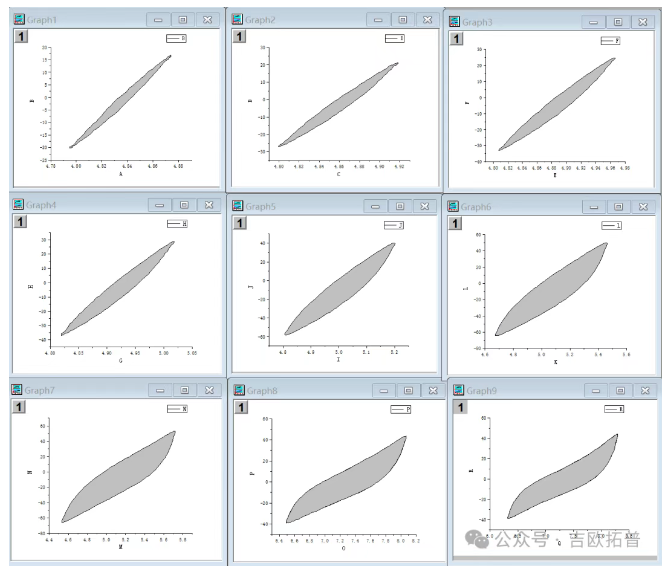

通過對實驗數據進行處理,繪制滯回圈,滯回圈曲線較好,數據可靠。
在此衷心感謝天津地震局長期以來對我司提供的產品和服務的認可,同時也感謝對吉?dú)W科技服務團隊的支持與信任。吉?dú)W科技致力于提供高質量專業產品與高效率技術服務,同時也歡迎新老用戶來電咨詢相關產品,及其他相關的教學和科研儀器設備。服務電話:董經理:15336887335,鞏經理:16657127397 |
